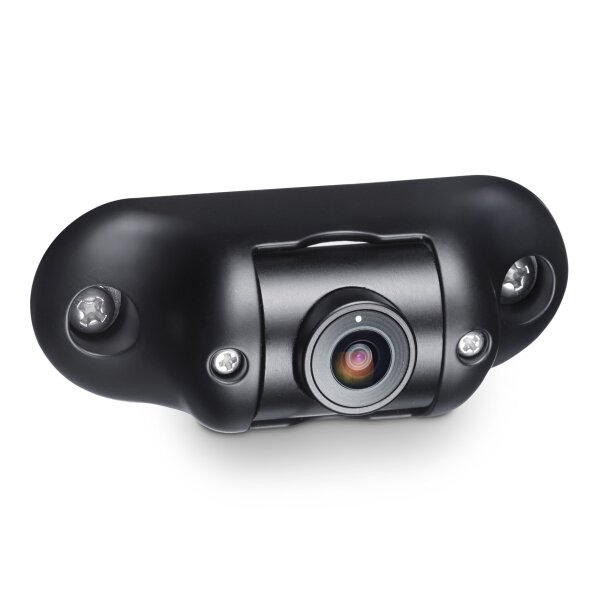

Dometic PerfectView CAM 29S – Kompakte Rückfahrkamera inklusive 20 m Systemkabel
Die Dometic PerfectView CAM 29S ist eine kompakte Rückfahrkamera zur Außenmontage an Kastenwagen, Wohnmobilen, Wohnwagen und anderen geeigneten Fahrzeugen. Mit ihrer flachen Bauform und dem schwarzen Gehäuse lässt sie sich unauffällig am Fahrzeugheck integrieren. Sie unterstützt den Fahrer beim Rückwärtsfahren, Rangieren und Einparken, indem sie den rückwärtigen Fahrzeugbereich auf einem geeigneten Monitor sichtbar macht.
Diese Ausführung der CAM 29S wird inklusive eines 20 m langen Anschlusskabels geliefert. Damit eignet sie sich sowohl für die Neuinstallation eines kompatiblen Rückfahrvideosystems als auch für den Austausch einer vorhandenen Kamera, sofern die technischen Anschlussvoraussetzungen erfüllt sind.
160° Weitwinkel für eine großflächige Rückfahransicht
Das Weitwinkelobjektiv der CAM 29S besitzt einen diagonalen Öffnungswinkel von 160°. Der horizontale Bildwinkel beträgt etwa 130°, der vertikale Bildwinkel etwa 100°. Dadurch kann ein großer Bereich hinter dem Fahrzeug erfasst werden.
Der integrierte 1/4-Zoll-CMOS-Bildsensor liefert eine Bildauflösung von 640 × 480 Pixeln. Die Kamera verfügt über eine voreingestellte Spiegelbildfunktion, sodass die rückwärtige Fahrzeugumgebung in einer für Rückfahranwendungen geeigneten Darstellung angezeigt werden kann.
Wichtig: Die tatsächlich sichtbare Fahrzeugumgebung hängt von der Montageposition, der Ausrichtung und der Fahrzeuggeometrie ab. Trotz des großen Bildwinkels können nicht einsehbare Bereiche verbleiben.
Kompakte Bauform für Kastenwagen und Wohnmobile
Mit Abmessungen von lediglich 76 × 29 × 33 mm und einem Gewicht von etwa 80 g lässt sich die CAM 29S platzsparend am Fahrzeugheck montieren. Ihre kompakte Bauform eignet sich besonders für Fahrzeuge, bei denen eine möglichst unauffällige Kamerainstallation gewünscht ist.
Für den Einsatz als Rückfahrkamera empfiehlt Dometic die Montage im oberen mittleren Bereich des Fahrzeughecks. Der Montageort muss ausreichend stabil sein und eine sichere Befestigung ermöglichen.
Nach der Installation wird die Kamera anhand des Monitorbildes ausgerichtet. Dabei ist auf eine waagerechte Bilddarstellung zu achten.
Wettergeschütztes Kameragehäuse
Die CAM 29S ist für die Außenmontage an Fahrzeugen vorgesehen. Ihr Gehäuse bietet einen Schutz gegen das Eindringen von Staub und Wasser entsprechend der Schutzart IP68.
Die Kamera ist für Betriebstemperaturen von −20 °C bis +70 °C ausgelegt. Damit eignet sie sich für den Einsatz unter unterschiedlichen klimatischen Bedingungen.
Pflegehinweis: Die Kamera darf nicht unmittelbar mit dem Strahl eines Hochdruckreinigers gereinigt werden. Das Gehäuse darf nicht geöffnet und das Kamerakabel nicht unter Zug belastet werden, da dies die Dichtigkeit beeinträchtigen kann.
Anschluss an kompatible Rückfahrmonitore
Die CAM 29S wird über das mitgelieferte, steckfertig vorbereitete 20-m-Anschlusskabel mit einem geeigneten Rückfahrmonitor verbunden. Die Kamera besitzt einen 6-poligen Mini-DIN-Anschluss; die Verbindung zum Monitor erfolgt über den 6-poligen Stecker des Anschlusskabels.
Bitte beachten: Vor der Bestellung muss geprüft werden, ob der vorgesehene Monitor beziehungsweise das vorhandene Rückfahrvideosystem die erforderlichen elektrischen und mechanischen Anschlussvoraussetzungen erfüllt. Ein passender 6-poliger Anschluss allein gewährleistet keine universelle Kompatibilität mit beliebigen Monitorsystemen.
Die Kamera arbeitet mit einer Betriebsspannung von 12 V DC und einer Stromaufnahme von 60 mA. Der elektrische Anschluss muss entsprechend der Dometic-Montage- und Bedienungsanleitung erfolgen.
Montage und Kabelverlegung
Bei der Montage ist auf einen geeigneten Befestigungsort, eine möglichst freie Sicht hinter das Fahrzeug und eine geschützte Verlegung des Anschlusskabels zu achten.
Das Kabel sollte nach Möglichkeit innerhalb des Fahrzeugs geführt werden. Kabeldurchführungen durch die Karosserie müssen gegen das Eindringen von Wasser abgedichtet werden. Steckverbindungen sind vor Feuchtigkeit und mechanischer Beanspruchung zu schützen.
Die erforderlichen Montageschritte, die Ausrichtung der Kamera und die elektrische Verbindung sind in der Dometic-Montage- und Bedienungsanleitung beschrieben.
Lieferumfang
Zum Lieferumfang der Dometic PerfectView CAM 29S (HAN 9600000199) gehören:
- 1 Dometic PerfectView CAM 29S Rückfahrkamera in Schwarz
- 1 Anschlusskabel, 20 m
- Befestigungsmaterial
- Montage- und Bedienungsanleitung
Hinweis: Ein Rückfahrmonitor gehört nicht zum Lieferumfang. Die Kompatibilität mit dem vorgesehenen Monitorsystem ist vor der Bestellung zu prüfen.
Unterschied zur Ausführung ohne Systemkabel: Die CAM 29S ist auch als separate Kameraeinheit ohne 20-m-Anschlusskabel erhältlich (HAN 9600024660). Diese Variante eignet sich insbesondere für den Austausch einer vorhandenen Kamera bei bereits installierter, kompatibler Verkabelung.
Sicherheitshinweis: Die Rückfahrkamera dient als unterstützende Sichthilfe. Sie ersetzt weder die direkte Beobachtung der Fahrzeugumgebung noch die Aufmerksamkeit und Sorgfalt des Fahrers.
