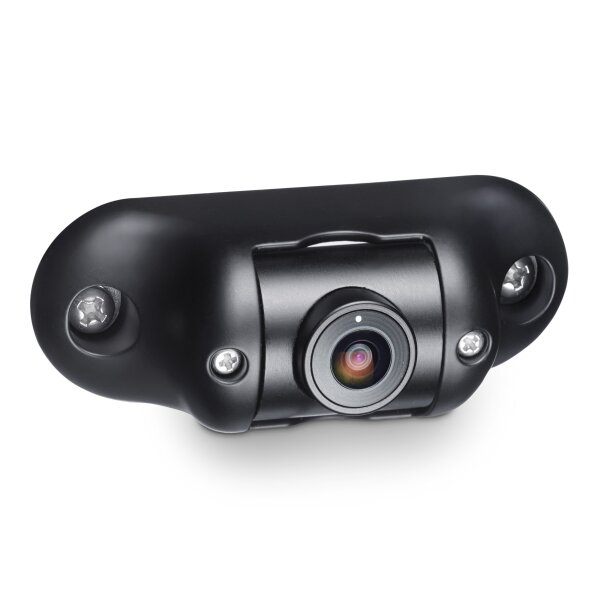

Dometic PerfectView CAM 29S – Kompakte Rückfahrkamera ohne Systemkabel
Die Dometic PerfectView CAM 29S ist eine kompakte Rückfahrkamera zur Außenmontage an Kastenwagen, Wohnmobilen, Wohnwagen und anderen geeigneten Fahrzeugen. Mit ihrer flachen Bauform und dem schwarzen Gehäuse lässt sie sich unauffällig am Fahrzeugheck integrieren. Sie unterstützt den Fahrer beim Rückwärtsfahren, Rangieren und Einparken, indem sie den rückwärtigen Fahrzeugbereich auf einem geeigneten Monitor sichtbar macht.
Diese Ausführung der CAM 29S wird ohne Systemkabel geliefert. Sie eignet sich insbesondere zum Austausch einer vorhandenen CAM 29S, wenn die bereits installierte Verkabelung weiterhin verwendet werden kann. Auch eine Neuinstallation ist möglich, sofern ein geeignetes Anschlusskabel separat beschafft wird und sämtliche technischen Anschlussvoraussetzungen erfüllt sind.
160° Weitwinkel für eine großflächige Rückfahransicht
Das Weitwinkelobjektiv der CAM 29S besitzt einen diagonalen Öffnungswinkel von 160°. Der horizontale Bildwinkel beträgt etwa 130°, der vertikale Bildwinkel etwa 100°. Dadurch kann ein großer Bereich hinter dem Fahrzeug erfasst werden.
Der integrierte 1/4-Zoll-CMOS-Bildsensor liefert eine Bildauflösung von 640 × 480 Pixeln. Die Kamera verfügt über eine voreingestellte Spiegelbildfunktion, sodass die rückwärtige Fahrzeugumgebung in einer für Rückfahranwendungen geeigneten Darstellung angezeigt werden kann.
Wichtig: Die tatsächlich sichtbare Fahrzeugumgebung hängt von der Montageposition, der Ausrichtung und der Fahrzeuggeometrie ab. Trotz des großen Bildwinkels können nicht einsehbare Bereiche verbleiben.
Kompakte Bauform für Kastenwagen und Wohnmobile
Mit Abmessungen von lediglich 76 × 29 × 33 mm und einem Gewicht von etwa 80 g lässt sich die CAM 29S platzsparend am Fahrzeugheck montieren. Ihre kompakte Bauform eignet sich besonders für Fahrzeuge, bei denen eine möglichst unauffällige Kamerainstallation gewünscht ist.
Für den Einsatz als Rückfahrkamera empfiehlt Dometic die Montage im oberen mittleren Bereich des Fahrzeughecks. Der Montageort muss ausreichend stabil sein und eine sichere Befestigung ermöglichen.
Nach der Installation wird die Kamera anhand des Monitorbildes ausgerichtet. Dabei ist auf eine waagerechte Bilddarstellung zu achten.
Wettergeschütztes Kameragehäuse
Die CAM 29S ist für die Außenmontage an Fahrzeugen vorgesehen. Ihr Gehäuse bietet einen Schutz gegen das Eindringen von Staub und Wasser entsprechend der Schutzart IP68.
Die Kamera ist für Betriebstemperaturen von −20 °C bis +70 °C ausgelegt. Damit eignet sie sich für den Einsatz unter unterschiedlichen klimatischen Bedingungen.
Pflegehinweis: Die Kamera darf nicht unmittelbar mit dem Strahl eines Hochdruckreinigers gereinigt werden. Das Gehäuse darf nicht geöffnet und das Kamerakabel nicht unter Zug belastet werden, da dies die Dichtigkeit beeinträchtigen kann.
Ideal als Ersatzkamera für ein vorhandenes CAM-29S-System
Diese Ausführung ist besonders für Fahrzeughalter interessant, deren bisherige CAM 29S ausgetauscht werden muss, während das vorhandene Anschlusskabel und der angeschlossene Monitor weiterhin funktionsfähig sind.
Durch den Verzicht auf das mitgelieferte 20-m-Systemkabel muss bei einem geeigneten Austausch nicht erneut ein vollständiges Anschlusskabel erworben werden.
Bitte beachten: Vor der Bestellung ist zu prüfen, ob die vorhandene Verkabelung und das eingesetzte Monitorsystem mit der CAM 29S kompatibel sind. Die Kamera ist nicht automatisch mit sämtlichen 6-poligen Kamerasystemen anderer Hersteller austauschbar.
Anschluss und Kompatibilität mit Rückfahrmonitoren
Die CAM 29S besitzt einen 6-poligen Mini-DIN-Anschluss und ist für die Verbindung mit einem geeigneten Rückfahrmonitor beziehungsweise einem kompatiblen Rückfahrvideosystem vorgesehen.
Wichtig: Ein Systemkabel gehört bei dieser Ausführung nicht zum Lieferumfang. Für eine Neuinstallation oder bei fehlender beziehungsweise beschädigter Verkabelung muss ein geeignetes Anschlusskabel separat beschafft werden.
Vor der Bestellung müssen die elektrischen und mechanischen Anschlussvoraussetzungen geprüft werden. Ein passender 6-poliger Anschluss allein gewährleistet keine universelle Kompatibilität mit beliebigen Monitorsystemen.
Die Kamera arbeitet mit einer Betriebsspannung von 12 V DC und einer Stromaufnahme von 60 mA. Der elektrische Anschluss muss entsprechend der Dometic-Montage- und Bedienungsanleitung erfolgen.
Montage und Ausrichtung
Bei der Montage ist auf einen geeigneten Befestigungsort und eine möglichst freie Sicht hinter das Fahrzeug zu achten. Die vorhandene oder neu zu installierende Verkabelung muss vor Feuchtigkeit und mechanischer Beanspruchung geschützt werden.
Nach der Befestigung wird die Kamera anhand des Monitorbildes ausgerichtet. Die erforderlichen Montageschritte und die elektrische Verbindung sind in der Dometic-Montage- und Bedienungsanleitung beschrieben.
Lieferumfang
Zum Lieferumfang der Dometic PerfectView CAM 29S (HAN 9600024660) gehören:
- 1 Dometic PerfectView CAM 29S Rückfahrkamera in Schwarz
- Befestigungsmaterial
- Montage- und Bedienungsanleitung
Wichtiger Hinweis: Ein Systemkabel und ein Rückfahrmonitor gehören nicht zum Lieferumfang. Für den Betrieb wird eine kompatible Verkabelung und ein geeignetes Anzeigesystem benötigt.
Alternative mit Systemkabel: Die CAM 29S ist auch inklusive eines 20 m langen Anschlusskabels erhältlich (HAN 9600000199). Diese Ausführung eignet sich insbesondere dann, wenn noch keine passende Verkabelung vorhanden ist.
Sicherheitshinweis: Die Rückfahrkamera dient als unterstützende Sichthilfe. Sie ersetzt weder die direkte Beobachtung der Fahrzeugumgebung noch die Aufmerksamkeit und Sorgfalt des Fahrers.
